足およびソリッドアダプタの加工
ホームページ開設後、とある方から、以下のようなご意見を頂戴いたしました。
「足の太さについて、竹足でもカーボンでも同じ差し込み径とするべきです。ウキを取り替えるとゴムが合わなくなるのはナンセンス。同じ作者のウキは同じにしたい。」
このご意見を受けまして、足の製作工程を見直しし、ホームページにおいても、別の章として独立させました。
具体的な改善内容は、従来は、ボディの成形、接着後に足のテーパー付け等の加工を行っていましたが、ボディ装着前にテーパー付けを行います。
また、ウキゴムに差し込む部分の径は、素材を問わず、塗装前の状態で、ウキゴム差込部分は、１．２ｍｍ径に統一いたします。これは、シンワ製のウキゴム「クリヤー遊」の「小」（内径０．９ｍｍ）に適合するようになっています。
カーボン足は、１．２ｍｍ→０．８ｍｍ→１．２ｍｍという具合に、くびれがつくように削り出し、竹足は、２．０ｍｍ→１．２ｍｍという具合にストレートとします。
ボディ接着後は、ボディと足部分の段差を取る処理のみに見直しいたします。
また、名古屋の田中様及びヘラウキ「竹芳」で有名な山本様から、足の印籠継ぎ部分の成形について、「目立てヤスリで切り込みを入れるほうが、強度的に良い。」とのアドバイスを頂戴し、2005年11月29日に内容を修正しております。
貴重なアドバイスありがとうございました。
以下は、足およびソリッドアダプタの加工工程の解説です。
１）竹足の成形:

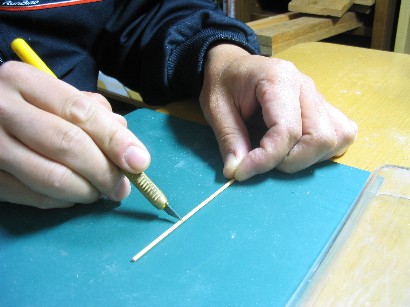

足となる素材を加工するために、作品紹介にある「仕様書」に基づき、カットし、寸法を入れます。
カットするときには、羽根と同様に回しながら切ります。

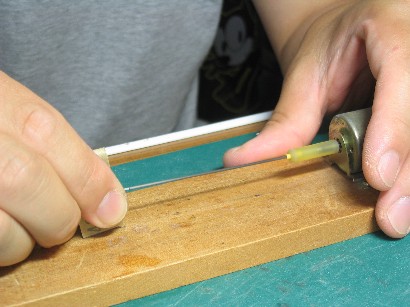

木工用旋盤に竹足を固定し、１８０番の紙ヤスリを使い、回転させながら、所定のテーパー寸法に削ります。
一度に多量に削るのではなく、少し削ったら、ノギスで径を測りながら、慎重に削っていきます。
ボディと同様、回転させて削った際のキズは塗装をすると目立ちますので、紙ヤスリで縦に仕上げ削りを行います。

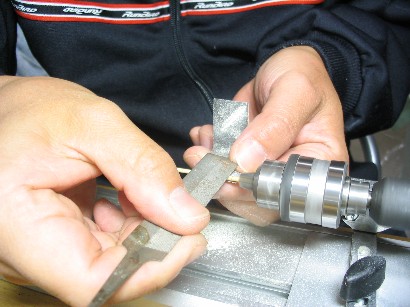

印籠継ぎとするための、回転機で竹を回転させ、目立てヤスリで切り込みを入れます。
この時、目立てヤスリを上、下には紙ヤスリをひいて、切り込みを入れます。切り込みを入れ過ぎると折れやすくなるので、注意が必要です。

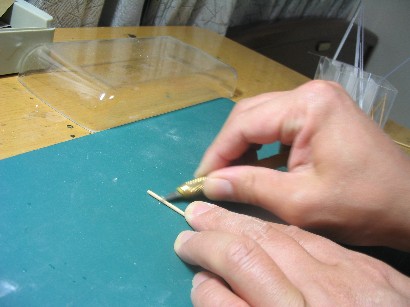

足部分は印籠継ぎとするため、デザインナイフで先端を尖らせます。
木工用旋盤に装着し、回転させながら、印籠部分を２４０番の紙ヤスリで成形します。

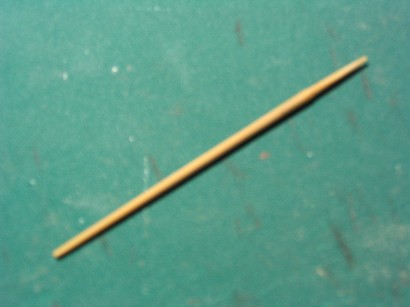

これで、足の完成です。写真は、最大径２．０ｍｍ、最小径１．２ｍｍ、長さ６０ｍｍ、内入れ寸法（印籠部分）１５ｍｍです。
２）カーボン・ソリッド足の成形:
足となる素材の先端を紙ヤスリを用いてとがらせます。
後でこの作業をやると、ほんの僅かですが、正確な寸法に成形できません。
足となる素材を加工するために、作品紹介にある「仕様書」に基づき、カットし、寸法を入れます。
カットするときには、羽根と同様に回しながら切ります。

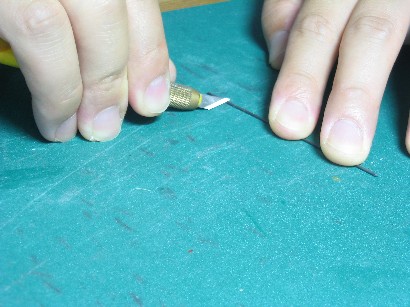

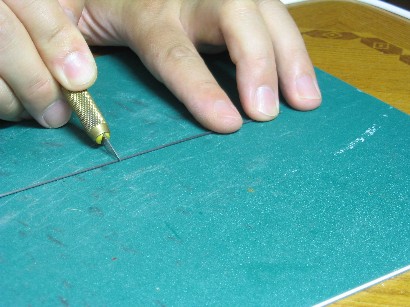

足部分は印籠継ぎとするため、デザインナイフで段をつけ、先端を尖らせます。深く刻みを入れすぎますと、印籠部分が折れやすくなるので、注意が必要です。

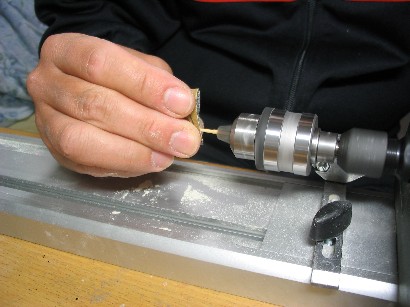

木工用旋盤に装着し、回転させながら、２４０番の紙ヤスリで成形します。

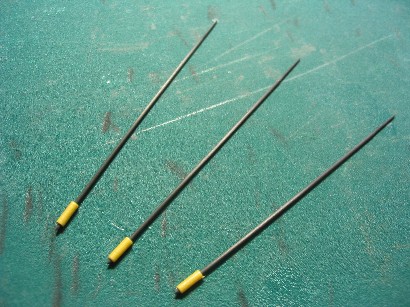

これで、足の完成です。写真は、カーボン製直径１．２ｍｍ、長さ７０ｍｍ、内寸法１０ｍｍ、１０．５ｍｍ１１ｍｍです。
３）ソリッドアダプタ成形:
ボディとトップを接合するソリッドアダプタを作ります。作品紹介にある「仕様書」に基づき、カットし、寸法を入れます。
ボディの中に入る部分をデザインナイフで尖らせます。

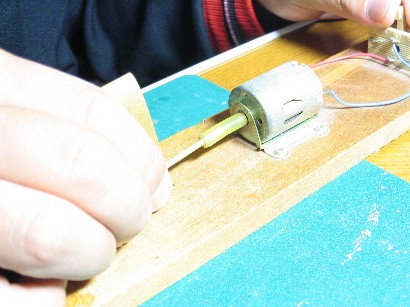

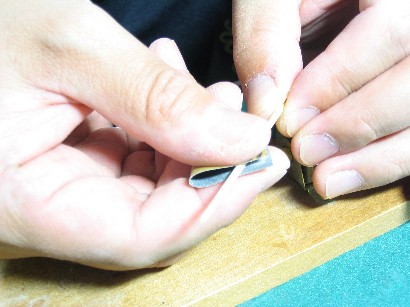

紙ヤスリで挟み込み、回転させながら成形します。
以上
